Установки для АЭС и других объектов с повышенными требованиями к сейсмоустойчивости

Установки во взрывозащищенном исполнении

Область применения – взрывоопасные зоны помещений

 Взрывобезопасность установок достигнута за счет:

  • использования конструкционных материалов безопасных в отношении воспламенения взрывоопасной газовоздушной смеси от фрикционных искр;
  • установки в зоне вращения рабочего колеса вентилятора специального кольца из меди;
  • применения конструкционных токопроводимых материалов;
  • обеспечения стока электростатических зарядов за счет заземления металлических корпусных элементов;
  • применения антистатических приводных ремней;
  • обеспечения осевых и радиальных зазоров между рабочим колесом и входным патрубком;
  • применения комплектующего электрооборудования во взрывозащищенном исполнении (ремонтный выключатель, освещение и др.).

В установках Kentatsu Stormann обеспечивается уровень взрывозащиты «1» или «2»:
Взрывоопасная зона класса 1 – пространство, в котором взрывоопасная среда может создаваться при нормальной работе (тут и далее нормальная работа – ситуация, когда установка работает в соответствии со своими расчетными параметрами).
Взрывоопасная зона класса 2 – пространство, в котором взрывоопасная среда при нормальных условиях эксплуатации отсутствует, а если возникает, то редко и продолжается недолго. В этих случаях возможные аварии катастрофических размеров (разрыв трубопроводов высокого давления или резервуаров значительной вместимости) не должны рассматриваться при проектировании электроустановок.
Группы взрывоопасных смесей паров и газов с воздухом по температуре самовоспламенения, для которых электрооборудование является взрывозащищенным, T1 – T5.
Для правильного выбора приточных установок взрывозащищенного исполнения необходимо иметь данные от проектной или эксплуатирующей организации о классе взрывоопасной зоны, где они применяются, а также сведения о категории и группе взрывоопасной парогазовой смеси.

Конструктивные мероприятия, выполняемые при взрывозащищенном исполнении установок

Вытянутые профиля из оцинковки надеты на алюминевые угольники. Оболочка камер из оцинкованных стальных панелей (снаружи, как правило, бывают покрыты цветной отделкой). Поворотные петли у дверей камеры перекрыты проводом из меди. Для этого перекрытия применяются веерообразные шайбы.

Взрывозащищенные вентиляторы:

  •  имеют рабочую частоту вращения на 20% ниже максимальной частоты вращения;
  •  устанавливаются только с горизонтальным валом;
  •  для вентиляторов с клиноременной передачей исполнение аналогично стандартному (рабочее колесо – с покрытием), всасывающий коллектор – из меди.

Стандартные взрывозащищенные электродвигатели могут регулироваться при помощи преобразователя частоты только в случае, если они установлены вне взрывоопасной зоны.
Фильтры при взрывозащищенном исполнении оборудования не должны накапливать электростатические заряды.
Шумоглушители с покрытием из стальных оцинкованных перфорированных листов.
Электрические воздухонагреватели особой конструкции; только по запросу.
Воздушные клапаны. Исполнительный механизм клапана устанавливается вне взрывоопасной среды. Регулирующие листы клапанов соединены с каркасом медными проводами.
Гибкие вставки изготовлены из антистатического полотна.
Защитные приспособления для всасывающих и нагнетательных отверстий предусматриваются для исключения попадания посторонних предметов в вентилятор. Твердые предметы диаметром больше 12 мм не должны попадать в вентилятор. Это действительно и для лопаток вентилятора охлаждения двигателя.

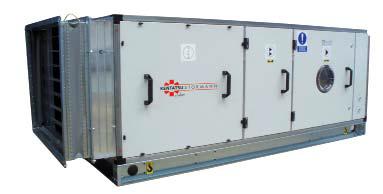

KVSA

KVSA


Общие данные
• Профильная рама
• Толщина панели 25 мм
• Тип изоляции – ПУР или минеральная вата
• 13 типоразмеров

Конфигурация
• Блочная
• Наборная

Среда
• Внутри здания
• Вне здания
• Гигиеничная
• ZONE 2/T3, ZONE 1/T4

Назначение
• Офисные здания
• Торговые центры, магазины
• Гостиницы
• Промышленные здания

Техническое исполнение
• Профильная рама выполнена из оцинкованных профилей, скрепленных пластмассовыми уголками.
• Сэндвич-панели толщиной 25 мм, изоляция из пенополиуретана (ПУР) или минеральной ваты.
• Наружная и внешняя поверхности панели – оцинкованная сталь или оцинкованная окрашенная сталь RAL9002, покрытая защитной пленкой ПВХ, удаляемой после монтажа, или нержавеющая сталь.
• Высокопроизводительные вентиляторы с загнутыми вперед или назад лопатками либо вентиляторы со свободным рабочим колесом.
• Двигатель со степенью защиты IP54 класса F + термическая защита.
• Соответствует стандарту EN 1886.

Гибкость
• Кассетный фильтр G4 или F5, карманный фильтр от G3 до F9 + активная угольная фильтрация, плоский металлический фильтр.
• Калориферы – водяные, электрические, паровые или газовые.
• Охладители – водяные (с возможностью примеси гликоля) или прямого испарения.
• Увлажнение – поверхностное, парогенераторы или форсуночные камеры.
• Дополнительная высота ножек и рам.

Тихая работа
• Термо- и акустическая изоляция обеспечивается сендвич-панелями с изоляцией 25-мм ПУР-пеной или минватой.
• Пластинчатый шумоглушитель – может иметь 4 длины и быть 3 типов – стандартный, более производительный с металлическими листами, гигиеничный с пластиковой пленкой.

Энергоэффективность
• Секция рекуперации для всех систем – перекрестноточный теплообменник, роторный теплообменник и система с промежуточ-
ным теплоносителем.

Легкий в монтаже, эксплуатации и техобслуживании
• Сервисная панель – дверца или съемная панель слева или справа.
• Подсоединение теплообменников – правое, левое или внутреннее.
• Подсоединение воздуховодов с помощью гибкой вставки, горизонтальный или вертикальный выхлоп.
• Наружный монтаж (крыша, противодождевые козырьки).

Опции и аксессуары
• Широкий спектр аксессуаров (лампочки, сервисные выключатели, преобразователи частоты, защита от замерзания и т. д.).
• Подробные технические характеристики предоставляются по запросу.

Параметры KVSA

KVSA

Размер

2

4

6

8

10

12

16

Мин. расход воздуха

м3/ч

720

1600

2700

3600

4700

6300

8300

Макс. расход для 4 м/с

м3/ч

1800

3100

5200

6900

9000

12000

15700

Макс. расход для 5 м/с

м3/ч

2250

3900

6550

8700

11300

15000

19600

Размеры AxB

мм

550х550

650х650

800х800

1000х800

1000х1000

1250х1000

1250х1250



Размер

20

25

31

40

63

80



Мин. расход воздуха

м3/ч

11000

14000

18500

21500

31500

35000



Макс. расход для 4 м/с

м3/ч

20600

26700

34800

41000

59800

65500



Maкс. расход для 5 м/с

м3/ч

25800

33400

43500

51500

74500

81500



Размеры AxB

мм

1600х1250

1600х1600

2000х1600

2250х1700

2400х2250

2600х2250



Конструкция агрегата

Толщина изоляции

мм

25

Коэффициент передачи тепла

Вт/м2·K

0.88

Изоляционный материал



Минеральная вата/ПУР

Профили



Оцинковка/покрытие

Уголки



Пластмасса/алюминий

Панели



Оцинкованный стальной лист/оцинкованный окрашенный лист (RAL 9002)

Классификация

Прочность корпуса (EN 1886)



Класс 2A

Утечка воздуха корпуса (EN 1886)



Класс В

Теплопередача



Класс ТВ2



 KVSB

KVSBОбщие данные
• Профильная рама
• Толщина панели 50 мм
• Тип изоляции – ПУР или минеральная вата
• 13 типоразмеров

Конфигурация
• Блочная
• Наборная

Среда
• Внутри здания
• Вне здания
• Гигиеничная
• ZONE 2/T3, ZONE 1/T4
Назначение
• Офисные здания
• Торговые центры, магазины
• Гостиницы
• Промышленные здания

Техническое исполнение
• Профильная рама выполнена из оцинкованных профилей, скрепленных пластмассовыми уголками.
• Сэндвич-панели толщиной 50 мм, изоляция из ПУР или минваты.
• Наружная и внешняя поверхности панели – оцинкованная сталь или оцинкованная окрашенная сталь RAL9002, покрытая защитной пленкой ПВХ, удаляемой после монтажа, или нержавеющая сталь.
• Высокопроизводительные вентиляторы с загнутыми вперед или назад лопатками либо вентиляторы со свободным рабочим колесом.
• Двигатель со степенью защиты IP54 класса F + термическая защита.
• Соответствует стандарту EN 1886.

Гибкость
• Кассетный фильтр G4 или F5, карманный фильтр от G3 до F9, активная угольная фильтрация, плоский металлический фильтр, фильтры HEPA H10-H13.
• Калориферы – водяные, электрические, паровые или газовые.
• Охладители – водяные (с возможностью примеси гликоля) или прямого испарения.
• Увлажнение – поверхностное, парогенераторы или форсуночные камеры.
• Дополнительная высота ножек и рам.

Тихая работа
• Термо- и акустическая изоляция обеспечивается сэндвич-панелями с изоляцией ПУР-пеной или минватой.
• Пластинчатый шумоглушитель может иметь 4 длины и быть 3 типов – стандартный, более производительный с металлическими
листами, гигиеничный с пластиковой пленкой.

Энергоэфективность
• Секция рекуперации для всех систем – перекрестноточный теплообменник, роторный теплообменник и система с промежуточным теплоносителем. Легкий в монтаже, эксплуатации и техобслуживании
• Сервисная панель – дверца или съемная панель слева или справа.
• Подсоединение теплообменников – правое, левое или внутреннее.
• Подсоединение воздуховодов с помощью гибкой вставки, горизонтальный или вертикальный выхлоп.
• Наружный монтаж (крыша, противодождевые козырьки).

Опции и аксессуары
• Широкий спектр аксессуаров (лампочки, сервис выключатели, преобразователи частоты, защита от замерзания и т. д.).

KVSB

Размер

2

4

6

8

10

12

16

Мин. расход воздуха

м3/ч

720

1650

2800

3900

4500

6300

8300

Макс. расход для 4 м/с

м3/ч

1800

3200

5400

7500

8500

12100

15700

Макс. расход для 5 м/с

м3/ч

2250

4000

6750

9400

10700

15100

19600

Размеры AxB

мм

715х470

715х715

1020х715

1325х715

1020х1020

1250х1000

1635х1020



Размер

20

25

31

40

50

63

80

Мин. расход воздуха

м3/ч

10500

13000

16500

20000

27000

37000

48000

Макс. расход для 4 м/с

м3/ч

20400

25200

32100

38200

52300

70900

92000

Maкс. расход для 5 м/с

м3/ч

25500

31500

40000

47800

65400

88600

115000

Размеры AxB

мм

1635х1325

1940х1325

1940х1365

2245х1635

2550х1940

2860х2245

3160х2550

Конструкция агрегата

Толщина изоляции

мм

50

Коэффициент передачи тепла

Вт/м2·K

0.78/0.88

Изоляционный материал



Минеральная вата/ПУР

Профили



Оцинкованная сталь/окрашенные

Уголки



Пластмасса/алюминий

Панели



Оцинкованный стальной лист/оцинкованный окрашенный лист (RAL 9002)

Классификация

Прочность корпуса (EN 1886)



Класс 1A

Утечка воздуха корпуса (EN 1886)



Класс В

Теплопередача



Класс ТВ3

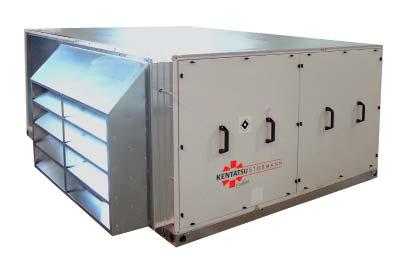

 KVSC

 KVSC

Общие данные
• Самонесущая конструкция
• Толщина панели 50 мм
• Тип изоляции минвата
• 6 типоразмеров

Конфигурация
• Блочная

Среда
• Внутри здания
• Вне здания

Основное применение
• Офисные здания
• Супермаркеты, магазины
• Гостиницы
• Небольшая зона монтажа

Техническое исполнение
• Самонесущая конструкция.
• Сэндвич-панели толщиной 50 мм, изоляция из минеральной ваты.
• Снаружи панели – оцинкованная окрашенная сталь, покрытая защитной пленкой ПВХ, удаляемой после монтажа, внутренняя поверхность панели – оцинкованная сталь.
• Высокопроизводительные вентиляторы с загнутыми вперед или назад лопатками.
• Двигатель со степенью защиты IP54 класса F + термическая защита.
• Соответствует стандарту EN 1886.

Гибкость
• Кассетный фильтр G4 или F5, карманный фильтр от G3 до F9.
• Калориферы – водяные, электрические или газовые.
• Охладители – водяные (с возможностью примеси гликоля) или прямого испарения.

Тихая работа
• Термо и акустическая изоляция обеспечивается сэндвич-панелями с изоляцией минватой толщиной 50 мм.
• Шумоглушитель двух разных длин в стандартной поставке.

Энергоэфективность
• Секция рекуперации – перекрестноточный теплообменник.

Легкий в монтаже, эксплуатации и техобслуживании
• Сервисная панель – дверца или съемная панель слева или справа.
• Подсоединение теплообменников – правое, левое.
• Подсоединение воздуховодов с помощью гибкой вставки, горизонтальный или вертикальный выхлоп.
• Наружный вариант (пластмассовая крыша, дождевые вытяжки).

Опции и аксессуары
• Широкий спектр аксессуаров (лампочки, сервис- выключатели, преобразователи частоты, защита от замерзания и т. д.).
• Подробные технические характеристики предоставляются по запросу.

KVSC

Размер

2

3

4

5

6

7

Мин. расход воздуха

м3/ч

720

1800

3000

4100

6200

8500

Макс. расход для 4 м/с

м3/ч

2150

3500

5650

7950

11900

16400

Макс. расход для 5 м/с

м3/ч

2700

4350

7100

9900

14800

17800

Размеры AxB

мм

715х470

715х715

1020х715

1325х715

1325х1020

1325х1325

Толщина панели

мм

50

Изолирующий материал



Минеральная вата

Коэффициент теплопередачи

Вт/м2·K

0.91

Конструкция агрегата

Панели



Оцинкованный стальной лист/оцинкованный окрашенный лист (RAL 9002)

Классификация

Прочность корпуса (EN 1886)



Класс 2A

Утечка воздуха корпуса (EN 1886)



Класс А

Теплопередача



Класс ТВ2

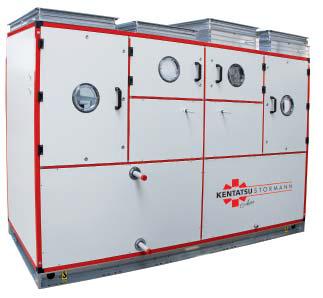

KVSD

KVSD


Общие данные
• Профильная рама
• Толщина панели 25мм
• Материал изоляции – ПУР или минвата
• 4 типоразмера

Конфигурация
• Компактная

Среда
• В помещении

Основное применение
• Офисные здания
• Супермаркеты, магазины
• Гостиницы
• Небольшая зона монтажа

Техническое исполнение
• Профильная рама выполнена из оцинкованного профиля, соединенного пластмассовыми уголками.
• Сэндвич-панели толщиной 25 мм, изоляция из ПУР или минваты.
• Внешние и внутренние стенки панели – оцинкованная сталь.
• Высокопроизводительные вентиляторы со свободным рабочим колесом.
• Двигатель со степенью защиты IP54 класса F + термическая защита.
• Соответствует стандарту EN 1886.

Гибкость
• Карманная фильтрация G3 – F5.
• Калориферы – водяные, электрические или газовые.
• Охладители – водяные (с возможностью примеси гликоля) или прямого испарения.

Тихая работа
• Термо- и акустическая изоляция обеспечивается сэндвич-панелями с изоляцией ПУР-пеной или минватой.

Энергоэффективность
• Секция рекуперации – перекрестноточный теплообменник.

Легкий в монтаже, эксплуатации и техобслуживании
• Сервисная панель – дверца слева или справа.
• Подсоединение теплообменников – правое, левое.
• Подсоединение воздуховодов через гибкие вставки – вертикальные.

Опции и аксессуары
• Широкий спектр аксессуаров (лампочки, сервис-выключатели, преобразователи частоты и т. д.).

KVSC

Размер

2

4

6

8

Мин. расход воздуха

м3/ч

750

1700

3000

4800

Макс. расход воздуха

м3/ч

1810

3150

5260

6950

Размеры AxB

мм

1900х1400х550

2450х1600х650

2800х1800х800

3000х1800х100

Конструкция агрегата

Толщина панели

мм

25

Изолирующий материал



Минеральная вата/ПУР

Профили



Оцинкованный стальной профиль

Уголки



Пластмасса

Коэффициент теплопередачи

Вт/м2·K

0.97

Панели



Оцинкованный стальной лист/оцинкованный окрашенный лист (RAL 9002)

Классификация

Прочность корпуса (EN 1886)



Класс 2A

Утечка воздуха корпуса (EN 1886)



Класс 3А(A)

Теплопередача



Класс ТВ2




Голосов еще нет

Вход в систему
