Отводы

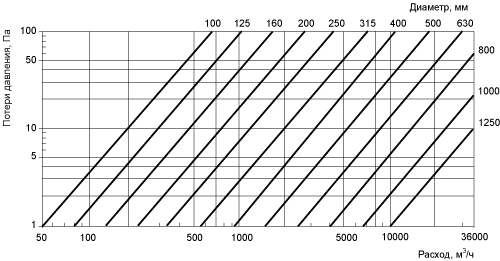

Отвод 90

Радиус поворота в стандартном отводе равен его диаметру.
При необходимости радиус может быть любой.

воздуховодвоздуховод

Диаметр
d, мм
Длина
L, мм
Площадь,
м2
Вес,
кг
  Диаметр
d, мм
Длина
L, мм
Площадь,
м2
Вес,
кг
100 100 0,1 0,5 500 500 1,48 8,2
125 125 0,13 0,6 560 560 1,88 10,4
160 160 0,19 0,9 630 630 2,22 12,2
200 200 0,28 1,3 710 710 3,3 18,2
250 250 0,41 1,8 800 800 3,9 21,5
280 280 0,5 2,2 900 900 4,8 37,7
315 315 0,63 2,8 1000 1000 6,1 47,9
355 355 0,8 4,4 1120 1120 7,2 56,6
400 400 0,98 5,4 1250 1250 9,3 73,1
450 450 1,22 6,8 a a a a

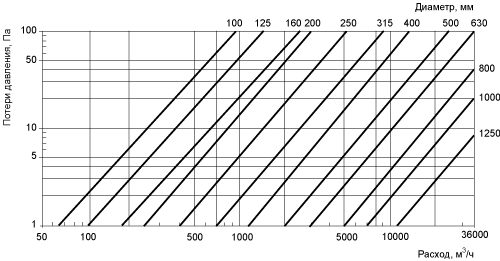

Отвод 60

воздуховодвоздуховод



Диаметр
d, мм
Длина
L, мм
Площадь,
м2
Вес,
кг
  Диаметр
d, мм
Длина
L, мм
Площадь,
м2
Вес,
кг
100 58 0,07 0,4 500 290 1,10 6,1
125 72 0,09 0,4 560 325 1,26 7,0
160 92 0,14 0,7 630 365 1,65 9,1
200 115 0,20 0,9 710 412 2,10 11,6
250 144 0,29 1,3 800 465 2,90 16,0
280 162 0,36 1,6 900 522 3,58 28,2
315 182 0,45 2,0 1000 580 4,40 34,6
355 205 0,55 3,1 1120 650 5,40 42,4
400 231 0,69 3,8 1250 725 7,80 61,3
450 260 0,85 4,7 a a a a

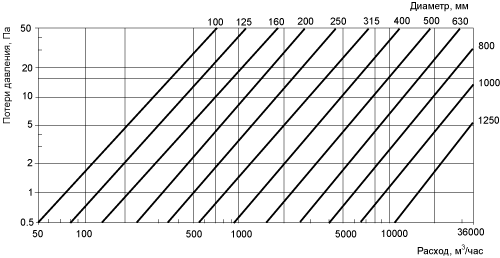

Отвод 45

воздуховодвоздуховод



Диаметр
d, мм
Длина
L, мм
Площадь,
м2
Вес,
кг
  Диаметр
d, мм
Длина
L, мм
Площадь,
м2
Вес,
кг
100 43 0,06 0,3 500 204 0,81 4,5
125 52 0,08 0,4 560 232 0,99 5,5
160 66 0,13 0,6 630 261 1,23 6,8
200 83 0,17 0,8 710 294 1,52 8,4
250 104 0,24 1,1 800 331 2,25 12,4
280 116 0,30 1,3 900 373 2,80 22,0
315 130 0,36 1,6 1000 414 3,21 25,2
355 142 0,45 2,5 1120 464 4,10 32,2
400 162 0,55 3,1 1250 518 5,00 39,3
450 186 0,67 3,7 a a a a

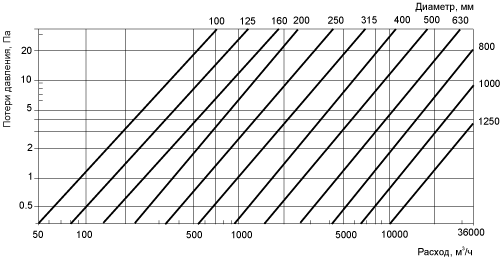

Отвод 30

воздуховодвоздуховод



Диаметр
d, мм
Длина
L, мм
Площадь,
м2
Вес,
кг
  Диаметр
d, мм
Длина
L, мм
Площадь,
м2
Вес,
кг
100 28 0,05 0,3 500 135 0,60 3,3
125 33 0,07 0,4 560 151 0,72 4,0
160 43 0,09 0,4 630 170 0,90 5,0
200 55 0,13 0,6 710 192 1,15 6,4
250 67 0,18 0,8 800 216 1,50 8,3
280 75 0,22 1.0 900 243 1,96 15,4
315 84 0,26 1,2 1000 270 2,27 17,9
355 95 0,33 1,9 1120 302 2,80 22,0
400 107 0,40 2,2 1250 338 3,40 26,7
450 122 0,48 2,7 a a a a

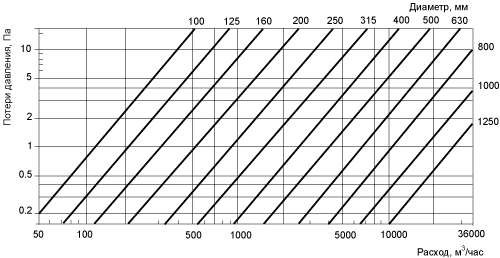

Отвод 15

воздуховодвоздуховод



Диаметр
d, мм
Длина
L, мм
Площадь,
м2
Вес,
кг
  Диаметр
d, мм
Длина
L, мм
Площадь,
м2
Вес,
кг
100 14 0,04 0,2 500 68 0,36 2,0
125 16 0,05 0,3 560 73 0,44 2,5
160 21 0,07 0,4 630 83 0,52 2,9
200 26 0,09 0,4 710 93 0,64 3,6
250 33 0,13 0,6 800 105 0,90 5,0
280 37 0,15 0,7 900 118 1,10 8,7
315 42 0,18 0,8 1000 132 1,32 10,4
355 47 0,22 1,3 1120 147 1,65 13,0
400 53 0,26 1,5 1250 165 2,29 18,0
450 59 0,31 1,8 a a a a




Код заказа: ОК-d-A-R
Шифр детали: отвод
Диаметр, мм
Угол поворота, °
Радиус поворота, мм
При R=d - не указывать
ОК
d
A
R
