Прямоугольные воздуховоды

Прямой участок

воздуховод



0,015  Площадь поперечного сечения, АхВ, м2

120     Гидравлический диаметр (2хАхВ)/(А+В), мм

2,4      Вес 1 п.м. (без фланцев и дополнительной жесткости), кг



Коробки с боковой и торцевой врезкой

воздуховодвоздуховод

                                        Тип 1                                                                       Тип 2

Переходы прямоугольные

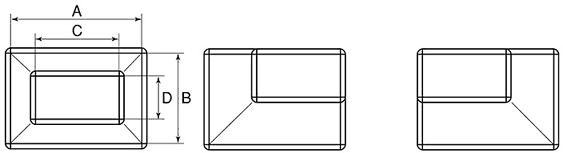

Переход с прямоугольного на прямоугольный воздуховод

воздуховод

воздуховод

тип 1                                                                    тип 2                                                                   тип 3

Утка прямоугольная

воздуховод

Возможны любые соотношения размеров A, B, C, D, L, t с учетом технологических и аэродинамических ограничений.



Отвод 90

воздуховодвоздуховод

Для стандартного отвода L1 = L2 = А/2 +125 мм (для фланца 30 — 135 мм).

Возможно любое соотношение размеров А, В, a, L1, L2, R с учетом технологических ограничений.

Проконсультируйтесь дополнительно при заказе.
